1 前言
在數據中心公共走道，有日常一般照明和應急照明，應急照明按照《民用建筑電氣設計規范》JGJ16-2008中的說法，分為備用照明（走道頂部消防應急照明燈具）和疏散照明（疏散門上方的燈光安全出口指示標志和墻面上燈光疏散指示標志），由于數據中心屬于IT設備運營機房，外來人員幾乎沒有，平時只有工作人員在機房內巡視工作，而且人員相對較少，在公共走道停留的時間非常短，所以公共走道的照明完全沒有必要處于常亮狀態，如果能夠做到有人出現在走道時，照明燈具能夠自動點亮，當人離開走道時，照明燈具能夠自動延時熄滅，達到節約能源目的。當發生火災情況時，能夠自動點亮應急照明燈具，進行人員及時疏散。
2 工程概況
某數據中心（信息災備中心），建筑面積29990m2,建筑高度31m，建筑耐火等級為二級。共5層，1層為暖通、電氣、弱電、給排水等專業的設備層，2～5層為數據機房層，每層設置4個數據機房，每個機房面積為540m2。共設置16個數據機房，其中10個A級機房，6個B級機房。本文利用2層的一個機房及其公共走道進行描述，其它公共走道同理。
3 公共走道照明和應急照明控制系統
3．1 日常照明控制
日常照明燈具由公共走道（走廊）、候梯廳（電梯前室）、樓梯間頂部的燈具組成，其中一些燈具兼做應急備用照明燈具。
日常照明控制采用智能控制系統，由照明系統、應急備用照明系統、智能照明控制系統組成。
當人出現在樓梯、電梯前室、設備間、公共走道的出入口時位置時，由室內紅外傳感器（360度，6m×6m的探測空間）將得到的探測信息傳遞給位于數據中心控制室的服務器總機，總機根據系統內預先編制好的程序向具有地址編碼的相應位置智能繼電器模塊發出指令，接通照明配電線路，點亮相應位置的照明燈具，當人不在感應區域內時，智能繼電器會延時斷開，具體延時時間可在編程過程中根據機房工作人員的工作程序進行設定，日常照明的這種控制方式，可以做到既方便，又節能，符合綠色建筑通過設置感應傳感器自動控制系統，達到節能的要求。同理，數據機房內部照明利用觸摸屏上傳信號至服務器總機，控制點亮機房內部相關位置照明燈具，這里不再一一論述。
SNK-6應急照明控制器
應急照明控制又分備用照明控制和疏散照明控制。snk應急照明控制器屬于備用照明控制系統，備用照明燈具由公共走道、候梯廳（電梯前室）、樓梯間頂部的燈具組成，當發生火災時，由消防控制室向ALE-1箱發出一個-24V有源信號，SNK-6應急照明控制器接收到消防信號，強制點亮備用照明燈具（無論備用照明配電回路原來通斷狀態如何），保障人員及時疏散。疏散照明控制，疏散照明指示標志由疏散門上方的燈光安全出口指示標志和墻面上燈光疏散指示標志組成，該系統可以預先根據不同位置發生火災情況設置疏散方案，當真正發生火災時，控制系統將根據具體火災位置進行疏散引導，自動點亮正確疏散方向的疏散指示標志，關閉火災位置方向的出口標志，及時正確引導人員進行疏散。疏散照明指示標志采用的是安全低電壓供電，可以確保混亂狀態下人身的安全，同時低功率的疏散照明指示標志也是符合綠色建筑采用低能耗的設備產品。

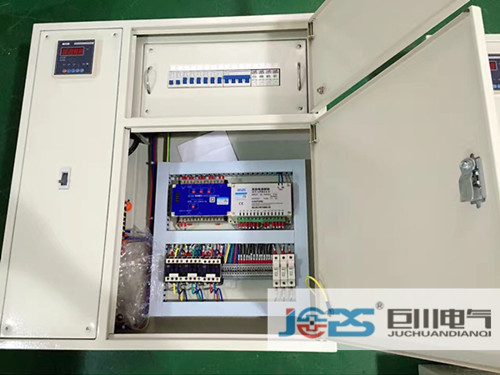

圖為巨川電氣應急照明控制柜
4 結束語
綜上所述，上述數據中心公共走道照明和應急照明控制理念清晰，充分體現了智能控制系統的優勢，但相對也投入了智能控制系統設備，自然也相應增加了單點故障的概率，同時也增加了設備投資費用，因此，具體設計也可根據業主的工作流程和項目的投資規模進行修正，也請設計同行和相關技術人員對上述照明控制方案提出優化建議。
參考文獻
《民用建筑電氣設計規范[S]》（JGJ16 2008）
