繼電器控制電路模塊原理圖解
能直接帶動繼電器工作的CMOS 集成塊電路

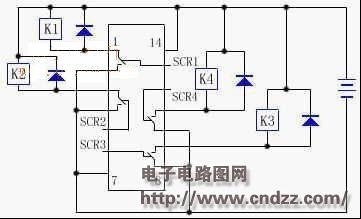

在電子愛好者認識電路知識的的習慣中，總認為CMOS 集成塊本身不能直接帶動繼電器工作，但實際上，部分CMOS 集成塊不僅能直接帶動繼電器工作，而且工作還非常穩定 可靠。本實驗中所用繼電器的型號為JRC5M－DC12V 微型密封的繼電器（其線圈電阻為 750Ω）。現將CD4066 CMOS 集成塊帶動繼電器的工作原理分析如下：
工作原理：
CD4066 是一個四雙向模擬開關，集成塊SCR1～SCR4 為控制端，用于控制四雙向模 擬開關的通斷。當SCR1 接高電平時，集成塊①、②腳導通，＋12V→K1→集成塊①、② 腳→電源負極使K1 吸合；反之當SCR1 輸入低電平時，集成塊①、②腳開路，K1 失電釋 放，SCR2～SCR4 輸入高電平或低電平時狀態與SCR1 相同。本電路中，繼電器線圈的兩端均反相并聯了一只二極管，它是用來保護集成電路本身的， 千萬不可省去，否則在繼電器由吸合狀態轉為釋放時，由于電感的作用線圈上將產生較高的 反電動勢，極容易導致集成塊擊穿。并聯了二極管后，在繼電器由吸合變?yōu)獒尫诺乃查g，線 圈將通過二極管形成短時間的續流回路，使線圈中的電流不致突變，從而避免了線圈中反電 動勢的產生，確保了集成塊的安全。 低電壓下繼電器的吸合措施常常因為電源電壓低于繼電器的吸合電壓而使其不能正常工作，事實上，繼電器一旦吸 合，便可在額定電壓的一半左右可靠地工作。因此，可以在開始時給繼電器一個啟動電壓使 其吸合，然后再讓其在較低的電源電壓下工作，如圖所示的電路便可實現此目的。
如圖所示
V1 為單結晶體管BT33C，它與R1、R2、R3 和C1 組成一個張弛式振蕩器， SCR 為單向可控硅，按下啟動按鈕AN1 后，電路通電，因為SCR 無觸發電壓，所以不導 通，繼電器J 不動作，電源通過R4 和VD1 給電容C2 迅速充電至接近電源電壓（Vcc-VD1 壓降）。同時，電源經R1 給電容C1 充電。數秒后，C1 上電壓充到V1 的觸發電壓，C1 立即通過V1 放電，在R3 上形成一個正脈沖，該脈沖一路加到V2 基極，使V2 迅速飽和導 通，V2 集電極也即電容C2 正極近于接地。由于此時C2 上充有上正下負的正極性電壓，所 以C2 負極也即J 線圈一端呈負電位。R3 上的正脈沖另一路經VD2、C3 去觸發可控硅導通， SCR 陰極也即J 線圈另一端接近電源電壓。這時，J 線圈實際上承受約兩倍的電源電壓， 所以J1－1 閉合，松開AN1 后，J1－1 自保。J1－2 將V1、V2 供電切斷，繼電器在接近 電源電壓下工作。圖中，AN2 為停止按鈕，按下AN2，J 失電釋放，J1－1 斷開，整個控制 電路失電。制作本電路時，一般可取繼電器的額定電壓為電源電壓的1.5 倍左右，一般情況下，任 何型號的單向可控硅（或雙向可控硅）皆可滿足本電路需要。V2、C1、C3 的耐壓視電源電 壓的高低選取。C2 耐壓最好不低于電源電壓的兩倍。
