LED智能照明調光驅動技術介紹
發布時間：2022-07-19 10:52:20 發布人：顏重光 (人氣： )
伴隨照明需求的多樣化，LED照明由于其穩定高效的特點在各類使用場景得到了廣泛的發展，其中LED照明驅動芯片技術和制程的持續更新迭代成為照明產品持續發力的關鍵器件。
伴隨照明需求的多樣化，LED照明由于其穩定高效的特點在各類使用場景得到了廣泛的發展，其中LED照明驅動芯片技術和制程的持續更新迭代成為照明產品持續發力的關鍵器件。據高工產研LED研究所（GGII）統計，中國LED照明市場產值規模由2016年的3017億元增長到2020年的5269億元，年均復合增長率達到14.95%，2021年中國LED照明市場規模已達5825億元。
智能驅動芯片技術:PWM/模擬調光、低功耗和高兼容性
LED調光方式
目前市面上的LED調光方式根據不同技術、不同協議分類頗多，總結下來可以把LED調光方式分為智能化可編程、MCU控制的智能調光技術和機械調光、不能MCU控制的可控硅調光和手動開關調光。各種調光方式都是在不同時期根據需要而相應產生，故其適用對象和范圍也不同。
可控硅調光是采用可控硅切角技術進行調光的，屬于機械調光的一種，這種調光方式可追溯至白熾燈時代，是LED燈最早采用的調光方式，其憑借低成本優勢在照明界稱霸多年。但也存在一定缺陷，在導通可控硅整流器件之前，電壓是急劇增加的，容易導致LC濾波器振蕩，從而引發可聞噪聲和頻閃的問題。
手動開關調光/切色利用在規定時間內開關墻壁上的開關來達到調光/切色的目的。這種技術最早在在CFL節能燈具上使用，后來延伸到LED照明上，控制芯片同時完成恒流驅動和開關調光控制，方法簡單但只能按預先設定的亮度循環手動調節。
智能照明調光技術主要有三種方式，一種是PWM載波調光方式（Philips），該方式實現簡單，調光深度好，但無法解決頻閃問題；另一種是模擬電平調光，該技術可以實現無頻閃調光，但調光深度無法做高；第三種則是PWM轉模擬調光方式，即通過芯片的電路設計技術，將外部輸入的PWM調光信號在芯片內部轉換為模擬調光，同時解決頻閃和調光深度不足的問題。

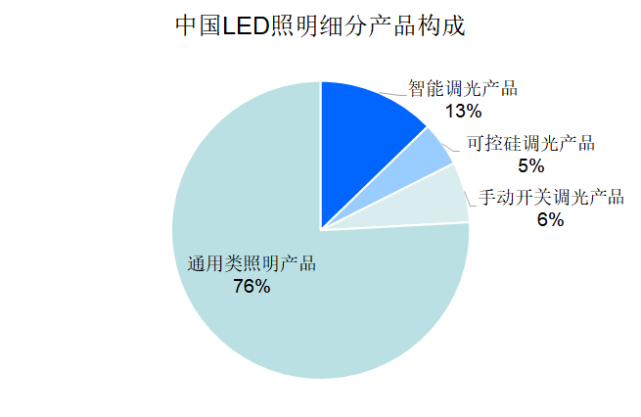

根據前瞻產業研究院和國元證券的研究報告，2019年、2020年，中國LED照明產品的產量分別約為120億只、132億只。在調光照明細分領域，智能調光產品總出貨量近三年分別約為8億只、13億只和19億只，開關調光和可控硅調光產品基本均分余下份額。
文章來源：北京大學上海微電子研究院兼職教授 顏重光。
智能驅動芯片技術:PWM/模擬調光、低功耗和高兼容性
LED調光方式
目前市面上的LED調光方式根據不同技術、不同協議分類頗多，總結下來可以把LED調光方式分為智能化可編程、MCU控制的智能調光技術和機械調光、不能MCU控制的可控硅調光和手動開關調光。各種調光方式都是在不同時期根據需要而相應產生，故其適用對象和范圍也不同。
可控硅調光是采用可控硅切角技術進行調光的，屬于機械調光的一種，這種調光方式可追溯至白熾燈時代，是LED燈最早采用的調光方式，其憑借低成本優勢在照明界稱霸多年。但也存在一定缺陷，在導通可控硅整流器件之前，電壓是急劇增加的，容易導致LC濾波器振蕩，從而引發可聞噪聲和頻閃的問題。
手動開關調光/切色利用在規定時間內開關墻壁上的開關來達到調光/切色的目的。這種技術最早在在CFL節能燈具上使用，后來延伸到LED照明上，控制芯片同時完成恒流驅動和開關調光控制，方法簡單但只能按預先設定的亮度循環手動調節。
智能照明調光技術主要有三種方式，一種是PWM載波調光方式（Philips），該方式實現簡單，調光深度好，但無法解決頻閃問題；另一種是模擬電平調光，該技術可以實現無頻閃調光，但調光深度無法做高；第三種則是PWM轉模擬調光方式，即通過芯片的電路設計技術，將外部輸入的PWM調光信號在芯片內部轉換為模擬調光，同時解決頻閃和調光深度不足的問題。
根據前瞻產業研究院和國元證券的研究報告，2019年、2020年，中國LED照明產品的產量分別約為120億只、132億只。在調光照明細分領域，智能調光產品總出貨量近三年分別約為8億只、13億只和19億只，開關調光和可控硅調光產品基本均分余下份額。
文章來源：北京大學上海微電子研究院兼職教授 顏重光。
